445E 离子风蛇

喷咀任意弯曲调节

脚踏控制控制气流及离子高压

节约能源、延长寿命

可选配光电开关自动控制

离子平衡度稳定可调节

更多信息

1. QUICK 445E蛇管标准长度为600mm，或可根据要求订制。

2. QUICK 445E：高压线长度为3m。

特点

1. 喷咀可以任意弯曲,调整在所需位置。

2. 采用脚踏式控制，能同时控制气流及离子高压输出。

3. 内置独特的残余静电压调节装置，能快速有效地调整离子平衡度。

4. 可有效地节省能源，延长使用寿命。

5. 可选配光电开关自动控制。

实用图例

2013379102837

规格

型号	QUICK 445E
空气供给要求	清洁干燥空气（0.1-0.7Mpa）
控制方式	脚踏开关（可选光电控制）
消静电时间	0.4S（测试距离150mm）
重量	约1.3Kg

消静电时间测试

气压	风速	消静电时间	噪音
0.2 Mpa	0.06 m³/min	1.2s	≤71 dB
0.4 Mpa	0.12 m³/min	0.6s	≤88 dB
0.6 Mpa	0.18 m³/min	0.4s	≤95 dB
0.7 Mpa	0.20 m³/min	0.3s	≤98 dB

注：测试距离: 距离风蛇口15cm。

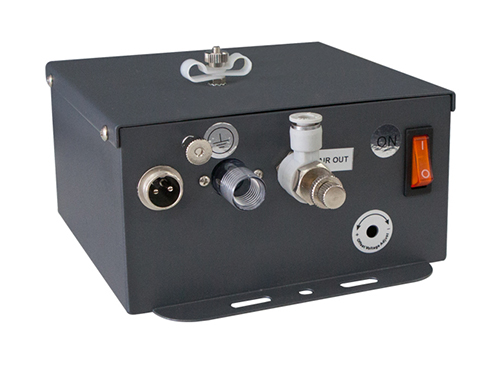

QUICK 446E 高压电源供应器配合使用
