445S 高频离子吹尘枪-离子吹尘枪-静电防护装置-焊接工具设备-产品中心-快克智能装备股份有限公司

445S 高频离子吹尘枪

能够有效消除静电

低压供电、电压波动小

高频产生离子群组，量多频密

小体积、低噪音

更多信息

特点

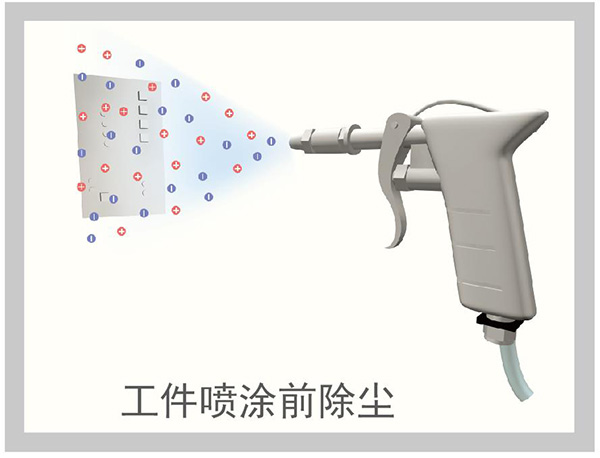

1. 能有效消除静电。

2. 低电压供电,电压波动小，近距离使用时对产品无损伤。

3. 高频产生的离子组群，量多而频密，令离子在管道运输时不易散失。

4. 噪音低，体积小。

5031595036122388

规格

型号	QUICK 445S
输入电压	DC 24V
电流	0.2A
输出高压	高频2000 V
频率	60 KHz
输入气压	0.7 Mpa
离子平衡度	± 10V
臭氧产生量	≤0.03 ppm
重量	约0.4Kg

消静电时间测试

气压	距离	15 cm	30 cm	45 cm	60 cm
0.2Mpa	消静电时间 (S)	0.6 S	0.9 S	1.3 S	1.9 S
	消静电时间 (S)	0.9 S	1.4 S	2.0 S	2.5 S
	离子平衡度 (V)	6 V	-8 V	-10 V	-10 V
0.4Mpa	消静电时间 (S)	0.5 S	0.6 S	0.8 S	1.1 S
	消静电时间 (S)	0.6 S	0.8 S	1.1 S	1.5 S
	离子平衡度 (V)	-2 V	-8 V	-8 V	-10 V
0.6Mpa	消静电时间 (S)	0.4 S	0.5 S	0.8 S	1.0 S
	消静电时间 (S)	0.5 S	0.7 S	1.1 S	1.3 S
	离子平衡度 (V)	-7 V	-7 V	-8 V	-8 V

注：测试条件：湿度62％RH，温度22℃。

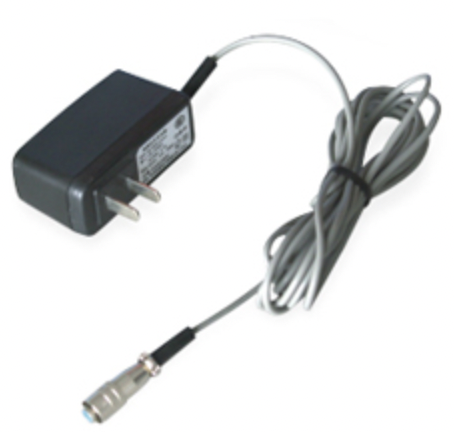

电源线
