443C-2 离子风机

LED实时显示离子平衡度

双工位有效增加静电消除面积

磁吸式网罩维护方便

插拔式离子发射针

数据互联工艺管控

更多信息

特点

1. 采用LED显示离子平衡度。
2. 能快速中和静电。
3. 带有自平衡功能，当环境有所变化，离子平衡度及其稳定性依然能很好。
4. 可设置离子平衡电压报警范围，超出范围时有声音报警和窗口信息提示。
5. 风扇可产生大范围气流，离子气流量可调。
6. 采用RS485通讯接口，能和计算机联机，便于管控。
7. 网罩采用磁铁固定，方便清洁离子发射针。
8. 离子发射针为插拔式，更换方便。
9. 双工位设计，重量轻，角度可调。

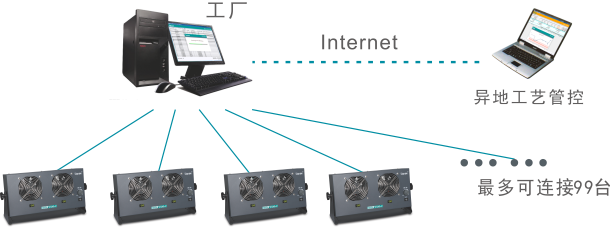

智能网络管理

443c-2

规格

型号	QUICK 443C-2
功率	50 W
输出电压	DC ± 5KV
离子平衡度	± 10V
离子平衡报警值的范围	± 15 V ～ ± 50 V
离子风区有效范围	600*1500 mm
外形尺寸	430 100190 mm
重量	约5.0Kg
